Cuando se trata de seleccionar la junta tórica adecuada para tus aplicaciones, la precisión en las medidas es fundamental. Pero no te preocupes, ¡medir una junta tórica es más sencillo de lo que parece! En esta entrada, te guiaremos a través de los conceptos básicos para asegurarte de que estás tomando las medidas correctas.
Conoce los términos clave:

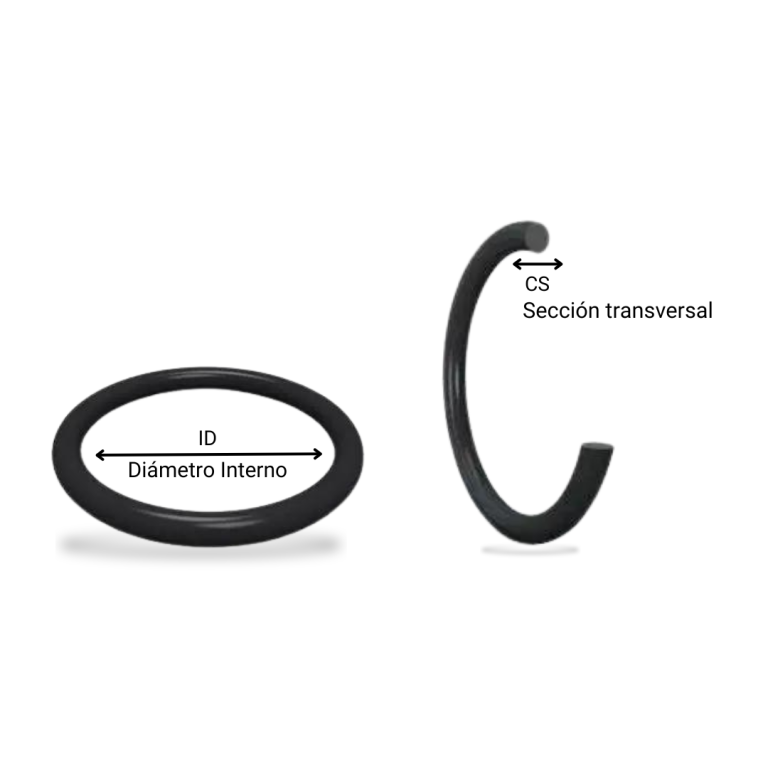

Medidas
- Diámetro interior (ID): Este es el espacio entre las paredes interiores de la junta tórica. Es esencial medir con precisión el ID para asegurarte de que la junta tórica se ajuste correctamente al diámetro del eje o del alojamiento donde se va a instalar.
- Diámetro exterior (OD): El diámetro exterior no es otra cosa que la suma del diámetro Interior + el espesor multiplicado por 2. El OD no se suele usar a la hora de identificar una junta tórica.
- Diámetro de la sección transversal (CS): También conocido como toro o espesor, el CS se refiere a la sección transversal de la junta tórica. Esta medida determina el grosor de la junta y es crucial para garantizar un sellado efectivo.
Herramientas necesarias

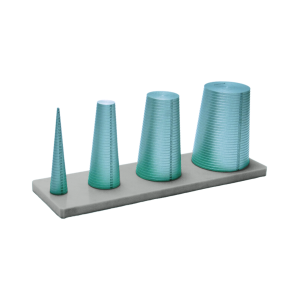

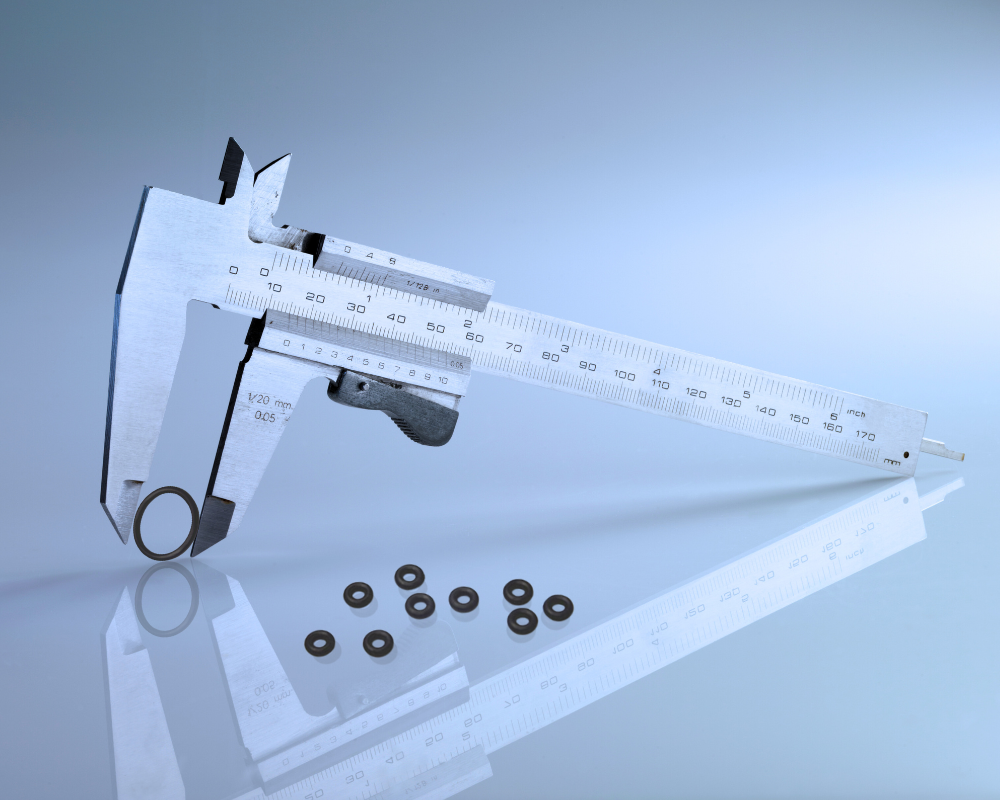

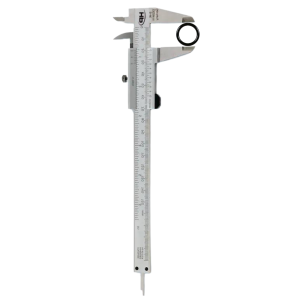

Calibre o conos de medición: Estas herramientas son esenciales para tomar medidas precisas. Un calibre te permite medir con precisión el diámetro interior de la junta tórica, mientras que los conos de medición son útiles para determinar el diámetro de la sección transversal.
Ejemplo de codificación
Por ejemplo, la siguiente codificación: «OR. 149.30X5.70 NBR70», donde “OR” nos indica que se trata de una junta tórica. El número «149.30» representa el diámetro interior en milímetros, mientras que «5.70» es el diámetro de la sección transversal o espesor de la junta. Por último, «NBR70» especifica el material de la junta tórica y su dureza, en este caso, Nitrilo de 70shores.
Encuentra tu junta tórica perfecta
En nuestra tienda online, ofrecemos una amplia gama de juntas tóricas estándar para adaptarse a tus necesidades específicas. Utiliza nuestro buscador por medida para encontrar rápidamente la junta tórica adecuada para tu aplicación.
¡No pierdas tiempo buscando en catálogos interminables! Consulta nuestro catálogo de juntas tóricas en www.gapiss.com/es/catalogos/ y descubre nuestra selección de productos.
